Inteligentni sistemi razsvetljave so bili včasih drago področje samo za strokovnjake; toda s širjenjem cenejše elektronike in računalniških krmilnih sistemov so neverjetni svetlobni učinki zdaj trdno na dosegu hobista. Ne glede na to, ali načrtujete najbolj čudovito hišno zabavo doslej ali želite svojo božično ali noč čarovnic popeljati na povsem novo raven, je morda čas, da investirate v nekatere DMX sisteme.

Kaj je inteligentna osvetlitev?

Preprosto povedano, inteligentna osvetlitev vsebuje elemente, ki jih je mogoče nadzorovati na daljavo. Na najbolj zapleteni ravni lahko to vključuje gibljivo glavo (ponev in nagib), vzorce in barve. Na najpreprostejši ravni boste morda samo nadzirali barvo (morda trak RGB LED) ali zatemnilo. Še bolj preprosto - inteligentna razsvetljava je super.

V kombinaciji s krmilnikom lahko hkrati pošljete signal več sto napravam, jih programsko zaporedite z vnaprej določeno oddajo ali pa v živo upravljate z učinki. V bistvu sem tako preživel noči na univerzi - sedel pred razsvetljavo - premikal, utripal in spreminjal barvo klubske ali koncertne osvetlitve v času glasbe. Na večini koncertov bo razsvetljava že posneta in preprosto predvajana ob pravem času; to zagotavlja dosledno izkušnjo.

Če ste videli viralni videoposnetek luči za noč čarovnic, nastavljen na Thriller, bi morali vedeti, da uporablja DMX inteligentno krmiljenje osvetlitve.

Kaj je DMX?

DMX je serijski protokol, digitalni, enosmerni in brez preverjanja napak. Je zanesljiv, vendar je podvržen motnjam, zaradi česar ni primeren za nevarne učinke, kot so pirotehnika (potepuški signal ali električne motnje lahko nesrečno sprožijo plamen stolp, za primer). Kot večina digitalnih kablov se tudi kakovost signala na dolgih razdaljah poslabša, zato lahko ponavljalnike povečujete ali razdelite signal z enakovrednimi ethernetnimi stikali.

Kabel sam je sestavljen iz dveh zaščitenih zasukanih parov (čeprav se uporablja samo eden). Tehnično bi bilo treba uporabiti 5-pinske kable DMX, vendar so nekateri proizvajalci uvedli 3-pinske različice, ki lahko poganjajo tradicionalne mikrofonske kable XLR.

Naprave so marjetice povezane v enem samem kablu in zaključene s posebnim vtičem; en nadzor DMX se uporablja za nadzor, medtem ko je vsaka druga naprava znana kot podrejena.

Na podatkovni ravni krmilniki DMX512 pošljejo asinhrone podatke na 250 kbaud; 1 začetni bit, 8 podatkovnih bitov, 2 zaustavitvena bita in brez preverjanja paritete. Čeprav je podatkovni del omejen na 8-bitni, bodo nekatere naprave združile dva kanala, kar bo po potrebi dalo multipleksiran 16-bitni podatkovni paket.

DMX512 je tako imenovan, ker omogoča do 512 kanalov nadzora. Vsaka naprava v vesolju DMX mora imeti na svoji napravi nastavljen začetni naslov; večina naprav bo zajela več kot en kanal. Nekatere bolj zapletene luči imajo lahko do 12 različnih kanalov; kombinacija katerih nadzira različne učinke. Enake naprave lahko nastavite z istim naslovom; oba bosta reagirala na ta navodila.

Seveda to deluje le, če sta napravi enaki, saj bo vsaka naprava s svojimi nadzornimi kanali naredila nekaj drugega. Zaradi tega vaš nadzorni sistem potrebuje "profil" za vsako napravo - podobno kot gonilnik naprave -, ki mu pove, kaj je naprava sposobna in katere signale lahko pošlje za vsak učinek.

Tu je osnovni uvod v video obliki za pregled tega, kar ste se pravkar naučili; ne pozabite paziti tudi na dele 2–4.

DMX ni omejen na samo osvetlitev; lahko dobite stroje za dim, ki jih nadzoruje DMX, in lahko celo posnemate DMX napravo z Arduino, ki v svojo oddajo vključi lastne elektronske hekerje. V bistvu je DMX lepilo, ki drži vse skupaj in omogoča, da se vsi pogovarjajo med seboj.

Če želite izvedeti več o tehnični plati, predlagam, da preberete navodila Elacijski tehnični priročnik DMX [PDF povezava].

Kaj torej potrebujete za začetek?

Najprej boste potrebovali inteligentne luči in naprave. Te stanejo nekoliko več kot vaše običajne božične lučke, vendar so ponavadi izdelane tudi za zahtevnejšo uporabo. Da vam predstavim stroške, sem si kupil zelen laserski laser z nadzorom DMX za približno 150 dolarjev. Ni nujno, da kupujete novo opremo. Če lahko Arduino upravljate s svojimi obstoječimi lučmi ali napravami (na primer z uporabo releja za dimni stroj), lahko prilagodite tudi Arduino deluje kot suženjska naprava DMX (torej tisti, ki sprejema DMX signale).

Drugič, potrebovali boste krmilnik: računalnik ali prenosni računalnik je v redu, vendar potrebujete pretvornik USB v DMX. Najcenejši, kar sem jih lahko našel, je ta za 50 dolarjev.

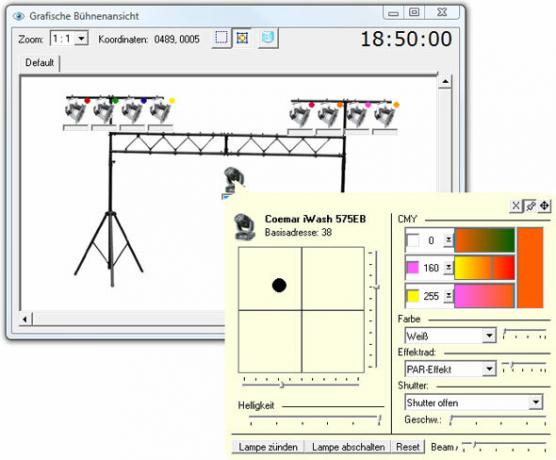

Na voljo je presenetljivo velika ponudba programske opreme, s katero lahko programirate svoje oddaje. DMXControl velja za najboljšo brezplačno možnost.

Če nimate nič proti plačilu, DasLight ponuja vrhunsko programsko opremo in krmilnik z napredno 3D vizualizacijo za načrtovanje svoje oddaje. Za preprosto testiranje Virtual Lightdesk je enostavna aplikacija za Mac v vrednosti 5 USD, združljiva z vsemi krmilniki. V kasnejšem članku si bom podrobneje ogledal programsko stran stvari.

Nazadnje boste potrebovali nekaj kablov; izdelava sama je najcenejša možnost.

Ste pripravljeni, da se podate v svet inteligentne razsvetljave? Sporočite nam, če ste že zgradili nekaj DMX projektov in nam pokažite video povezavo. To je zagotovo nevaren in drag hobi, vendar je to tudi eden najbolj kul hobijev na svetu. Laserji, dimni stroji in strobovi vas čakajo, gospod!
